1.概述
ZLAN8305LN是一款專門(men)為工(gong)業環境(jing)設計的(de)RS485設備(bei)數據(ju)采集器/物聯(lian)網網關，他通過4G的(de)方式(shi)傳輸，結合卓嵐特有的(de)P2P技術，無需(xu)構建公網服務器也(ye)可以同樣隨時隨地采集設備(bei)的(de)數據(ju)，本次案例主要是實現(xian)目的(de)，對SMART700IE觸摸屏實現(xian)遠程(cheng)監控，上下載程(cheng)序。
如圖 1所示
圖 1 遠(yuan)程監控鏈接示意圖
2.實現步驟:
2.1 8305LN采(cai)集(ji)端設置步(bu)驟
1.將(jiang)8305LN通(tong)過網線鏈(lian)接電腦(nao)網口或(huo)者鏈(lian)接到交換機中和(he)電腦(nao)保(bao)持在同一個(ge)網段(duan)，鏈(lian)接示意圖2。
圖(tu)2 8305LN接線(xian)圖(tu)

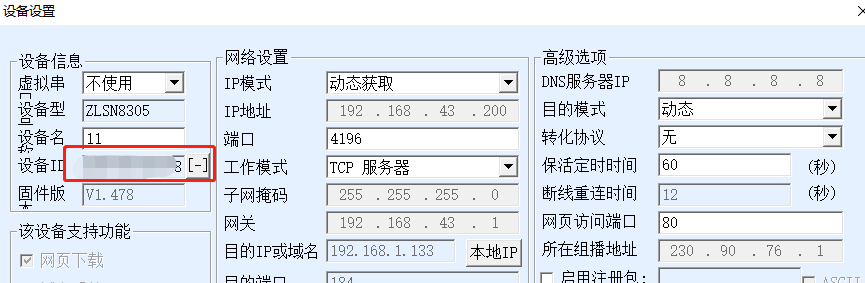

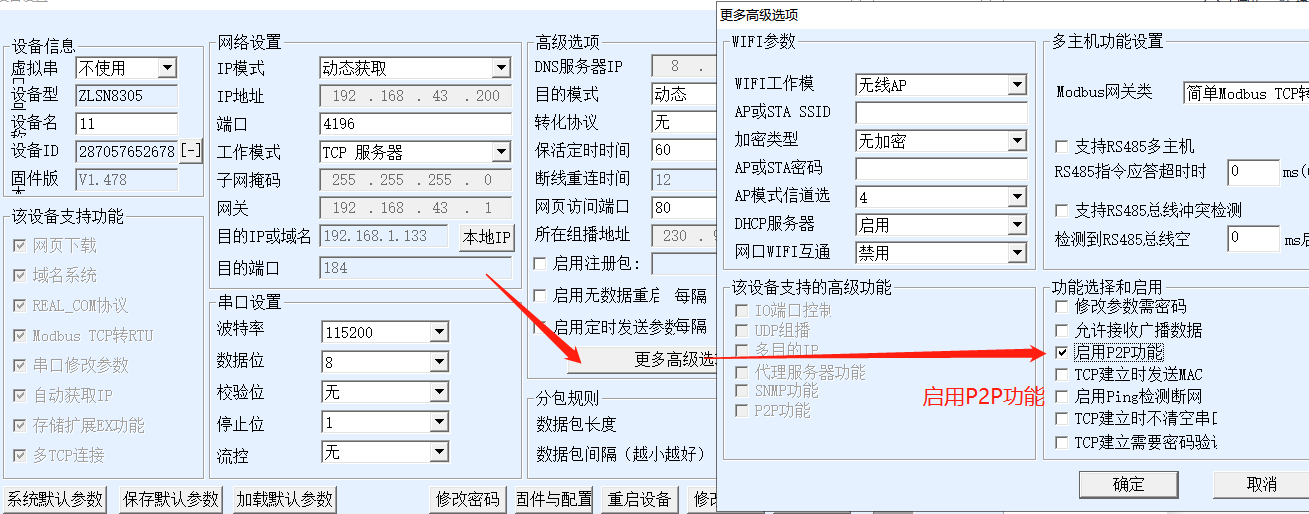

2.打開(kai)ZLvircom軟件，點(dian)(dian)擊設(she)備管理，點(dian)(dian)擊自動搜索，搜到后點(dian)(dian)擊編(bian)輯參數。首先選擇更多高級(ji)選型中，先啟用(yong)P2P功能，如圖3。
圖3
設(she)置好之后，復制設(she)備ID：

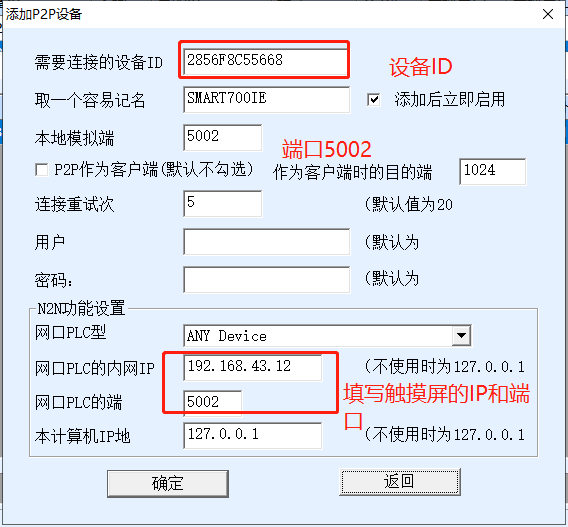

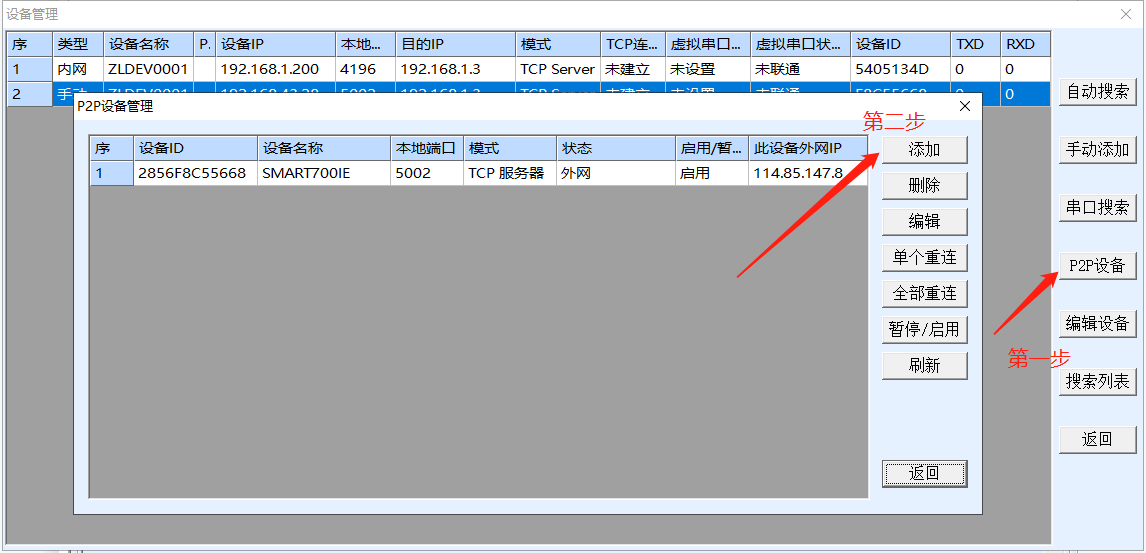

點(dian)擊P2P設備，點(dian)擊添加把設備ID復制進(jin)來
2.2觸(chu)摸屏700IE端設置(zhi)步(bu)驟

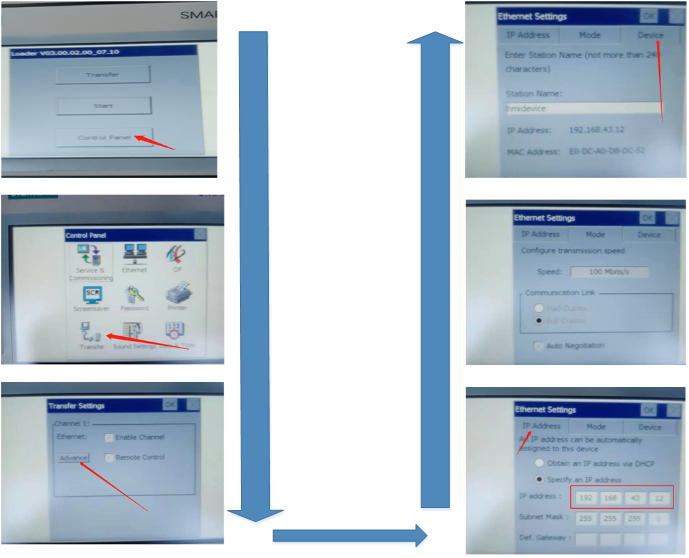

1. 首先先配置一下觸(chu)摸屏(ping)，把觸(chu)摸屏(ping)IP地址(zhi)設置和熱點(dian)網(wang)段改成(cheng)同一個網(wang)段， 例如(ru)現在8305LN自(zi)動獲取的網(wang)段是192.168.43.XX網(wang)段，我們把觸(chu)摸屏(ping)IP地址(zhi)也設置成(cheng)43網(wang)段，觸(chu)摸屏(ping)端(duan)點(dian)擊transfer-->Advance-->IP Address,如(ru)圖(tu)4。
圖 4 觸(chu)摸屏設(she)置參數
2.3上位(wei)機通(tong)過WINCC遠程讀取(qu)數據

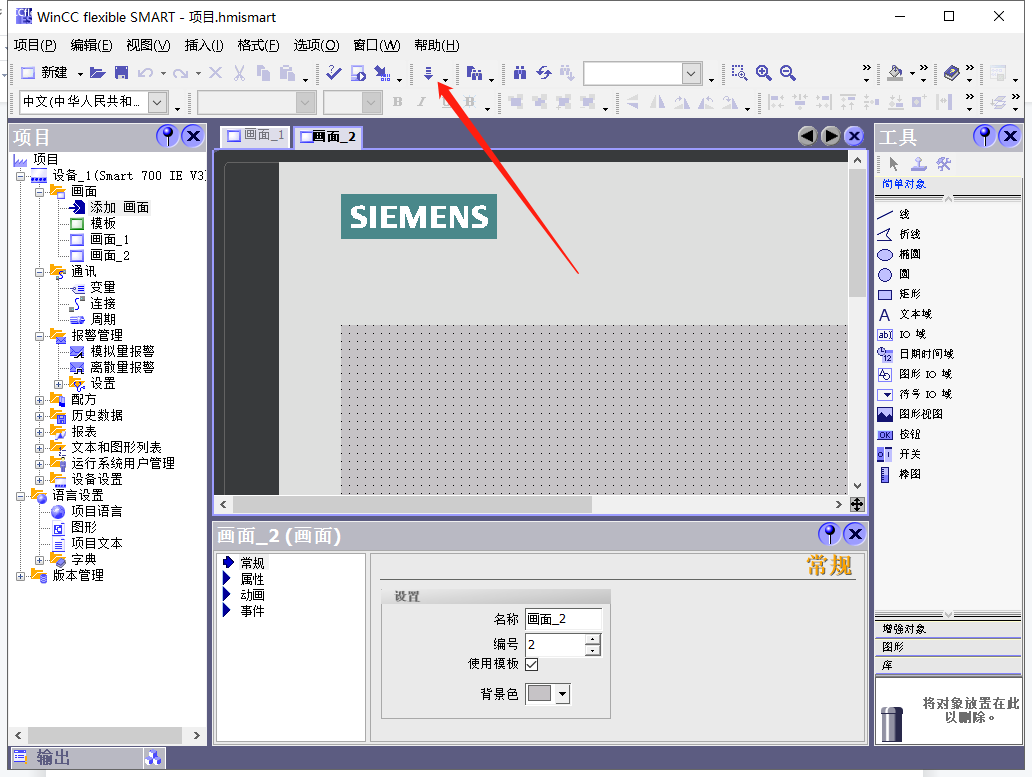

1.打開wincc軟(ruan)件，創(chuang)建一個新的工程，點擊下(xia)載，如下(xia)圖5。
圖(tu) 5 wincc端(duan)配置

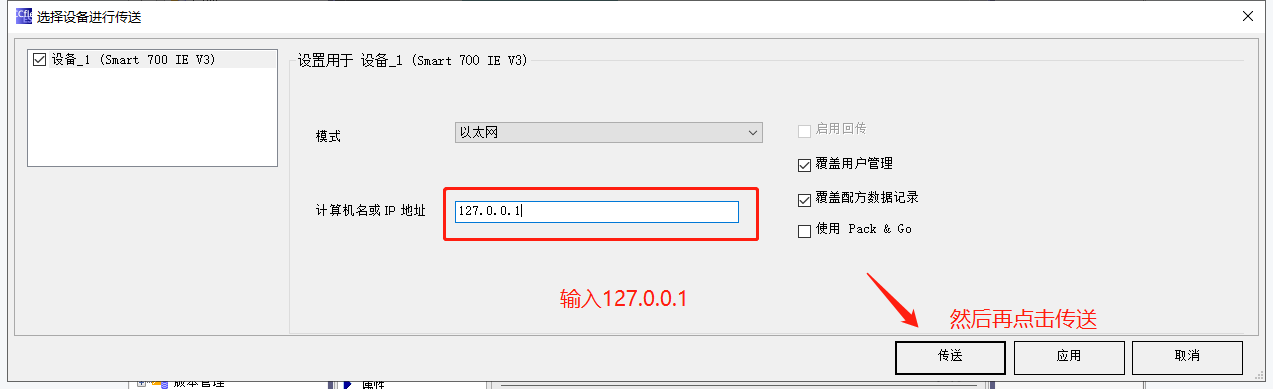

2.輸入IP地址，經過P2P轉換后IP地址是127.0.0.1，如下圖。
圖 6

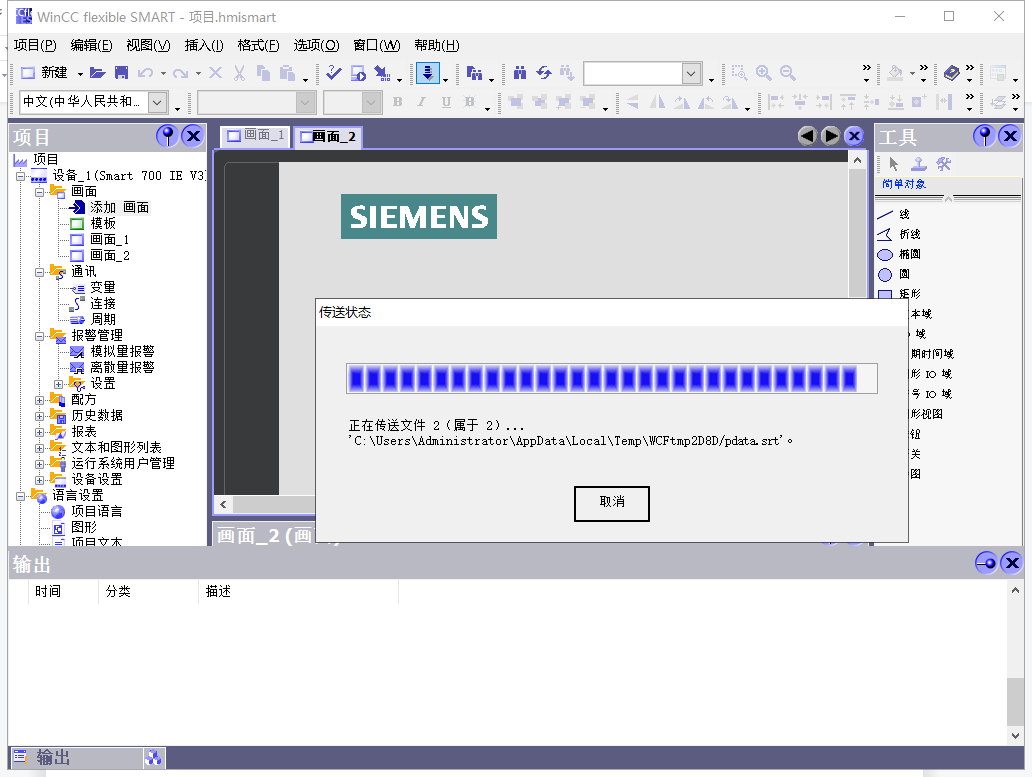

3.下載(zai)成功，如圖7。
圖7 下載成功
