排線型TTL電平(ping)帶RJ45模塊

ZLSN3002

100MTTL電平帶RJ45聯(lian)網模塊(kuai)

  • 可將 TTL串口設備連接至以太網
  • 全雙工、不間斷、低成本服務器
  • 支持TCP服務器、TCP客戶端、UDP模式
  • 支持虛擬串口、Web登錄或使用VirCom進行配置
  • 產品簡介
  • 規格參數
  • 產品資料

概述

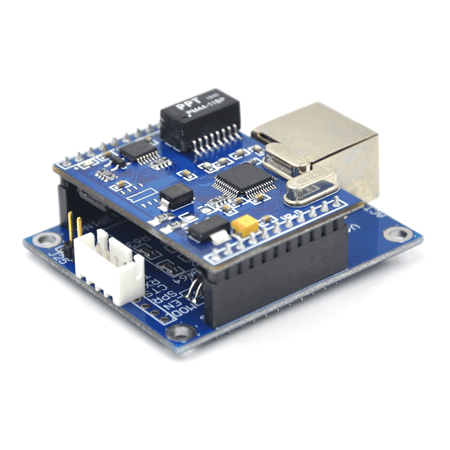

ZLSN3002是一(yi)款(kuan)TTL電(dian)平(ping)串口轉以(yi)太網(wang)模(mo)塊(kuai)，其TTL電(dian)平(ping)串口是通(tong)過排(pai)線連接(jie)到用(yong)戶電(dian)路板，這樣用(yong)戶無需重新制作電(dian)路板就(jiu)可以(yi)將原有的單片(pian)機串口連接(jie)到ZLSN3002的串口實現網(wang)絡化的數(shu)據發送和(he)接(jie)收。

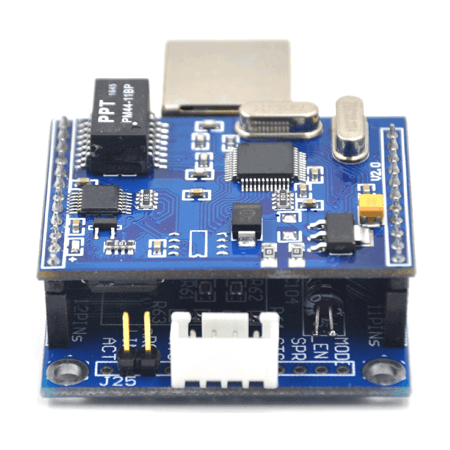

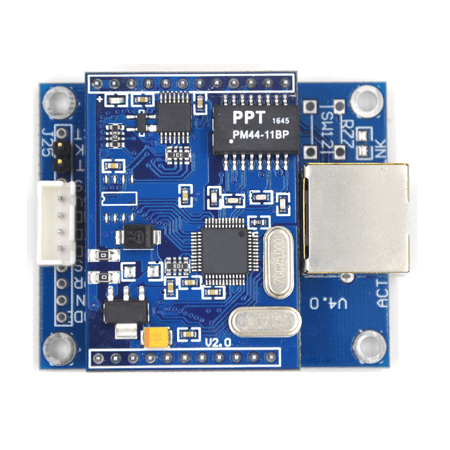

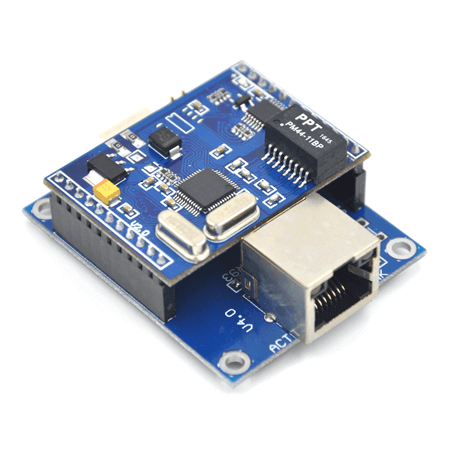

ZLSN3002是(shi)3002底板+ZLSN2002模塊組成的(de)，用戶(hu)(hu)只(zhi)需要(yao)連接(jie)RXD、TXD、GND、VCC5V（線的(de)順序(xu)如圖所(suo)示，從上往下分別(bie)為：VCC5V、GND、TXD、RXD）到用戶(hu)(hu)PCB即可(ke)。網(wang)口綠色(se)LED燈亮表示網(wang)線是(shi)否(fou)連接(jie)好，網(wang)口黃色(se)LED表示是(shi)否(fou)串口有數據收發。ZLSN3002可(ke)以通過(guo)螺絲孔固定(ding)。

特點

  • 通過內嵌Web服務器可配置其網絡參數、串口參數、登錄口令等。
  • Web服務器支持密碼登錄，以防止隨意修改。
  • 支持跨網關：能夠將串口服務器和任何Internet上有公網IP的主機連接。
  • 支持1200～460800波特率。
  • 支持9位數據發送功能：第9位可以為無、奇校驗、偶校驗、1、0，五種方式方便在485通信中區分數據幀和地址幀。
  • ZLVirCom配置工具可在網絡上自動尋找NETCOM設備聯網服務器。
  • 支持虛擬串口。
  • 支持數據寫保護，防止隨意篡改。
  • 支持默認配置啟動。
  • LINK引腳連接指示。
  • 硬件流控CTS/RTS。
  • 1KV網絡浪涌保護。

產品規格

網絡界面

  • 以太網
  • 10/100 Mbps,RJ45
  • 保護
  • 內建2KV電磁隔離

串口界面

  • 界面
  • TTL電平串口
  • 串口數
  • 1
  • 校驗位
  • None, Even, Odd, Space, Mark
  • 數據位
  • 5～9
  • 停止位
  • 1,2
  • 流控
  • RTS/CTS,DTR/DCR,XON/XOFF
  • 速率
  • 1200bps～460800bps

軟件特性

  • 協議
  • TCP,HTTP,UDP,ICMP,ARP,IP,DNS,DHCP
  • 虛擬串口平臺
  • Windows 98/2000/XP/WIN7/WIN8
  • 配置方式
  • Web瀏覽器、卓嵐ZLVirCom、串口類AT命令

電器特性

  • 電壓輸入
  • DC5V，小于100mA

機械特性

  • 尺寸
  • 長×寬=4.3cm×5.5cm

工作環境

  • 工作溫度，濕度
  • -45～85℃，5～95% RH
  • 儲存溫度，濕度
  • -45～165℃，5～95% RH

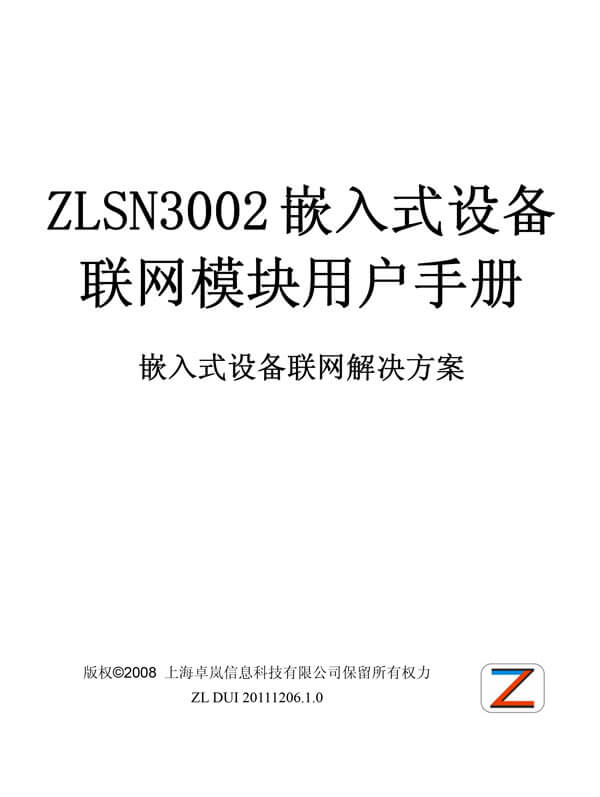

文檔下載
